Network Layer

Nama / NIM : I Gusti Ngurah Made Ardika / 1404505096
Jurusan / Fakultas / Perguruan Tinggi : Teknologi Informasi / Teknik / Universitas Udayana
Mata Kuliah : Manajemen Jaringan Dan Server

Dosen : I Putu Agus Eka Pratama, ST., MT.


Fungsi dan Tugas Network Layer :
          Network layer berfungsi untuk pengendalian operasi subnet. Masalah desain yang penting adalah bagaimana caranya menentukan route pengiriman paket dari sumber ke tujuannya. Route dapat didasarkan pada table statik yang “dihubungkan ke” network. Route juga dapat ditentukan pada saat awal percakapan misalnya session terminal. Terakhir, route dapat juga sangat dinamik, dapat berbeda bagi setiap paketnya. Oleh karena itu, route pengiriman sebuah paket tergantung beban jaringan saat itu. Bila pada saat  yang sama dalam sebuah subnet terdapat terlalu banyak paket, maka ada kemungkinan paket-paket tersebut tiba pada saat yang bersamaan. Hal ini dapat menyebabkan terjadinya bottleneck. Pengendalian kemacetan seperti itu juga merupakan tugas network layer.
          Karena operator subnet mengharap bayaran yang baik atas tugas pekerjaannya. seringkali terdapat beberapa fungsi accounting yang dibuat pada network layer. Untuk membuat informasi tagihan, setidaknya software mesti menghitung jumlah paket atau karakter atau bit yang dikirimkan oleh setiap pelanggannya. Accounting menjadi lebih rumit, bilamana sebuah paket melintasi batas negara yang memiliki tarip yang berbeda.
Perpindahan paket dari satu jaringan ke jaringan lainnya juga dapat menimbulkan masalah yang tidak sedikit. Cara pengalamatan yang digunakan oleh sebuah jaringan dapat berbeda dengan cara yang dipakai oleh jaringan lainnya. Suatu jaringan mungkin tidak dapat menerima paket sama sekali karena ukuran paket yang terlalu besar. Protokolnyapun bisa berbeda pula, demikian juga dengan yang lainnya. Network layer telah mendapat tugas untuk mengatasi semua masalah seperti ini, sehingga memungkinkan jaringan-jaringan yang berbeda untuk saling terinterkoneksi.

Network Layer


Apabila kita melihat IP Address dalam TCP/IPModel dan OSI Model maka dapat dilihat seperti pada gambar disamping bahwa pada TCP model IP address masuk pada layer Network, pada OSI model IP address masuk pada Layer 3 yaitu Internet.



Fungsi dari layer ini adalah:
  1. harus bisa memberikan skema pengalamatan supaya bisa mengidentifikasi antara network dan host

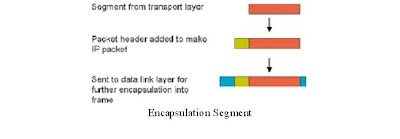

  2. men-enkapsulasi segment dari transport layer kedalam packet dan memberikan alamat dengan cara menambah header kedalam segment
  3. mengirim packet melewati network ke host tujuan
  4. men-dekapsulasi packet menjadi segment dengan cara menghilangkan header yang diberikan saat enkapsulasi dan memberikan kepada transport layer
Add caption

Protokol dalam Network Layer antara lain:
  1. IPv4
  2. IPv6
  3. IPX (Novell Internetwork Packet Exchange)
  4. Apple Talk
  5. Connectionless Network Service (CLNS/DECNet)
Karakteristik dari Internet Protocol adalah:
  1. IP address didesain dengan low overhead supaya didapat kecepatan yang maksimal
  2. connectionless artinya tidak melakukan set connection dengan host tujuan sebelum mengirim packet
  3. Best effort atau unreliable, tidak ada pengecekan apakah data sampai ketempat tujuan dengan utuh atau tidak
IPv4 terdiri dari 32 bits yang dibagi kedalam 8 bits (Octet) dimana dalam 32 bits tersebut dibagi kedalam dua bagian yaitu Network ID dan Host ID


Tugas utama dari layer network adalah menyediakan fungsi routing sehingga paketdapat dikirim keluar dari segment network lokal ke suatu tujuan yang berada padasuatu network lain. IP, Internet Protocol, umumnya digunakan untuk tugas ini. Protocollainnya seperti IPX, Internet Packet eXchange. Perusahaan Novell telah memprogram protokol menjadi beberapa, seperti SPX (Sequence Packet Exchange) & NCP (NetwareCore Protocol). Protokol ini telah dimasukkan ke sistem operasi Netware. Fungsi network layer antara lain: Untuk mendefinisikan alamat-alamat IP, membuat header untuk paket-paket, dankemudian melakukan routing melalui internetworking dengan menggunakan router danswitch layer-3. Contoh dari Network Layer : B-router

Network component
o   Bridge
o   Switch
o   ISDN Router
o   Intelligent Hub
o   NIC
o   Advanced Cable Tester
Protocols
o   IP; ARP; RARP, ICMP; RIP; OSFP;
o   IGMP;
o   IPX
o   NWLink
o   NetBEUI
o   OSI
o   DDP
o   DECnet
